Solution de ligne de location (Lease Line) Teiaş
TEİAŞ Communication prépare la lettre des exigences pour l’installation des sources d’énergies renouvelables TEİAŞ et des postes électriques (centrale éolienne, centrale hydroélectrique, centrale géothermique, centrale au gaz naturel, centrale thermique) connectés aux lignes 154-380 kv de Teiaş et envoi cette lettre à l’entreprise avant de procéder à la réception provisoire de l’entreprise qui a réalisé la centrale. L’entreprise est également tenue de préparer la communication de la ligne louée (Leased Line), qui fait partie intégrante de ce lot avant de procéder à la réception provisoire du poste électrique.
La solution c’est la ligne louée à Türk Telekom à une vitesse de 64 Kbps que TEİAŞ a demandé comme lien de communication principal dans les centrales électriques connectées à 154 KV et 380 KV. La ligne de location à 64 Kbit/s permet 1 transmission de données RTU à 19 200 kbit/s et 2 transmissions téléphoniques E&M PAX. Les lignes de location à 64 Kbit/s sont louées sur le réseau Tellabs TDM de Türk Telekom et 1 modem Tellabs STU-160 est installé chez le client. En contre partie le centre de répartition des charges TEIAS dispose d’un Tellabs Basic Node et une connexion est assurée avec 1 câble V.35 à partir de la carte V.35 installée sur ce Node.
Les systèmes de multiplexeurs utilisés dans les lignes en location devraient être capables de compresser particulièrement le son (E&M, FXS, FXO). Parce que la compression est absolument nécessaire pour transporter les informations PAX et RTU sur la ligne louée à une vitesse de 64 kpbs. 1 canal audio est à une vitesse de 64 kbps. Lorsque ce canal audio entre dans le multiplexeur, il est compressé à une vitesse de 8 kbps, et en plus des ports RS232 sont ajoutés pour les informations RTU avant d’être transmis au système de cette manière. Teiaş exige sur les lignes louées un port Async RS232, qui prend en charge au moins 2 vocaux et 4 vitesses 200-19.200. Par conséquent, avec la compression du son, le son et les données sont transmis sur une ligne 64K, ainsi le son et les données compressées et transmises sont ouverts sur le multiplexeur du côté opposé, et la transmission des données vocales commence à fonctionner convenablement.

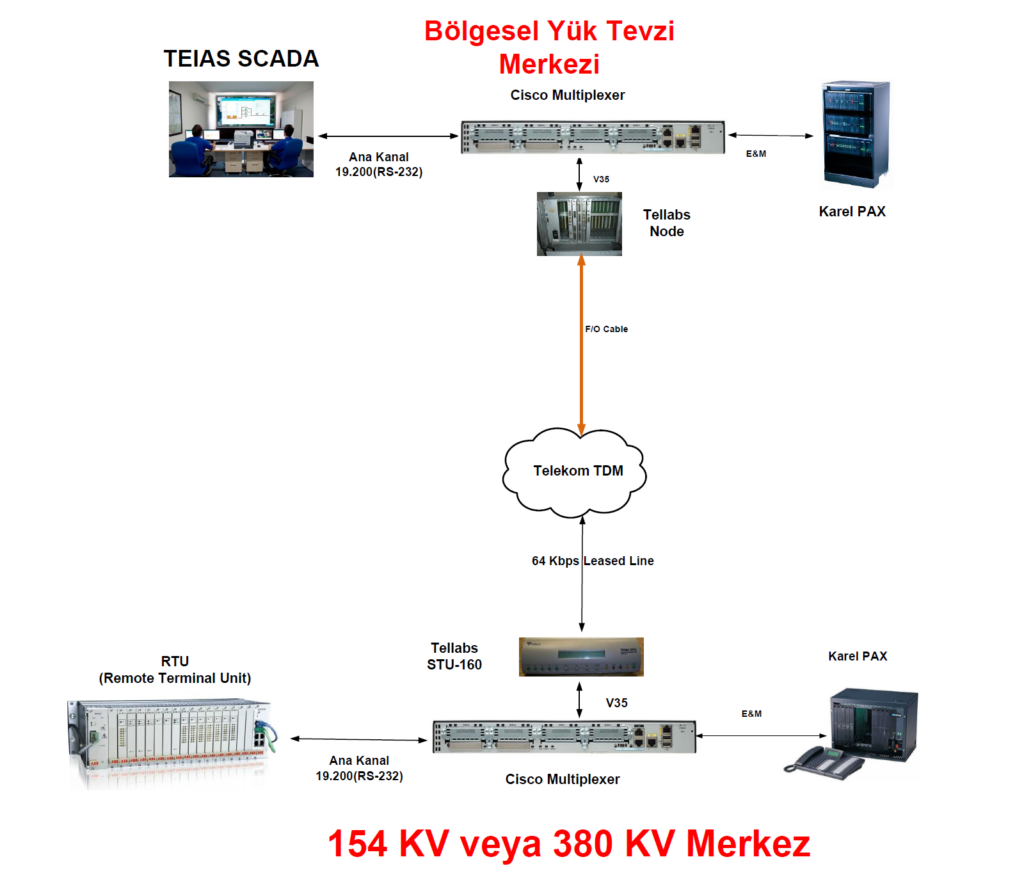

Résultat visuel concernant le multiplexeur de données vocales (voice data mux demux)
Notre société installe pour cette solution les produits suivants : Multiplexer-Router série Cisco 2800, série Cisco 2900, série Cisco ISR, RAD Kilomux 2104, Newbridge 3606 Mainstreet.
Les produits Cisco sont des produits basés sur IP et les produits RAD Kilomux 2104 et Newbridge 3606 Mainstreet sont des produits basés sur TDM. Les produits Cisco 2901 et Cisco2911 sont des produits modulaires conçus pour fournir les solutions les plus adaptées aux besoins des clients. Grâce à cette particularité modulaire, il est compatible pour n’importe quel support d’interface qui pourra être ajouté à l’avenir avec des cartes supplémentaires sans changer le produit.
